隔膜壓濾機的結構介紹.隔膜壓濾機又稱膜式壓濾機，英文membrane filter。顧名思義其特別之處是“膜”，通過隔膜的鼓起和收縮，壓榨濾板腔體內的物料，使物料中的液相擠出通過濾布，固相殘留在濾布上。在自動化工廠中，我們可以通過控制隔膜鼓起的壓力和持續時間來改變物料被擠壓的程度，因此隔膜壓濾機對比其他的過濾形式更加靈活。下面我們來看看它的組成結構是哪些。

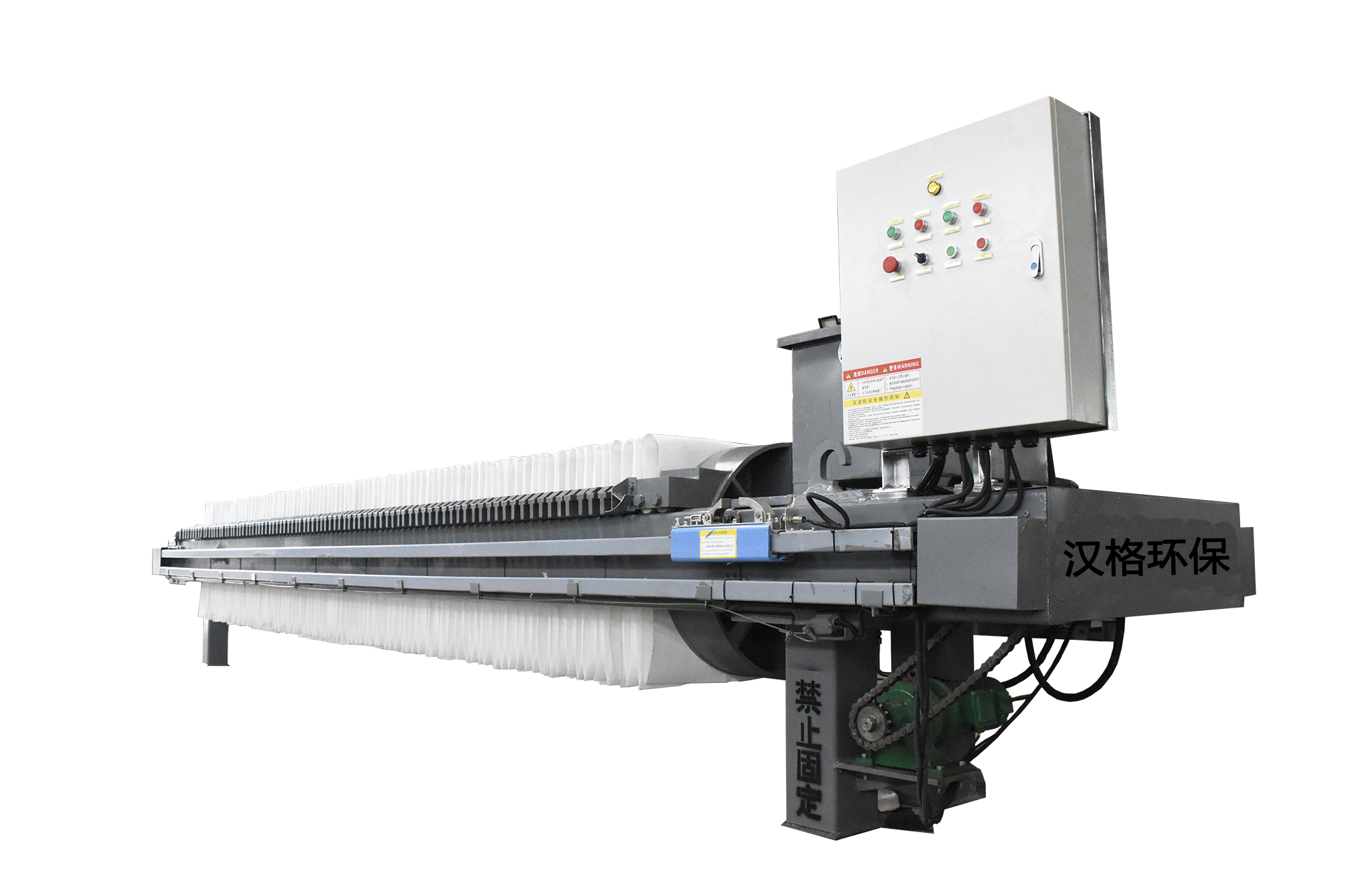

隔膜壓濾機的結構
1. 框架系統：
隔膜壓濾機的外觀與普通的板框過濾機類似，其框架系統的作用也類似：為液壓系統、濾板系統提供支撐。
2. 液壓系統
液壓系統是隔膜壓濾機的一個重要組成部分。通過主液壓油桿把濾板組壓緊，使濾板組內的腔體連接成連續的容器，為物料連續過濾提供條件。通過小液壓油桿組把濾板分組的拉開，減少過去板框過濾機人工拉板的勞動力。
3. 濾板濾布系統
一套隔膜壓濾機的濾板通常來說有四種類型，分別為頭板、尾板、膜板和腔板。濾布也會與濾板對應成以上的四種類型。濾板的排列排列為：頭板> (膜板+腔板)n > 膜板> 尾板。
